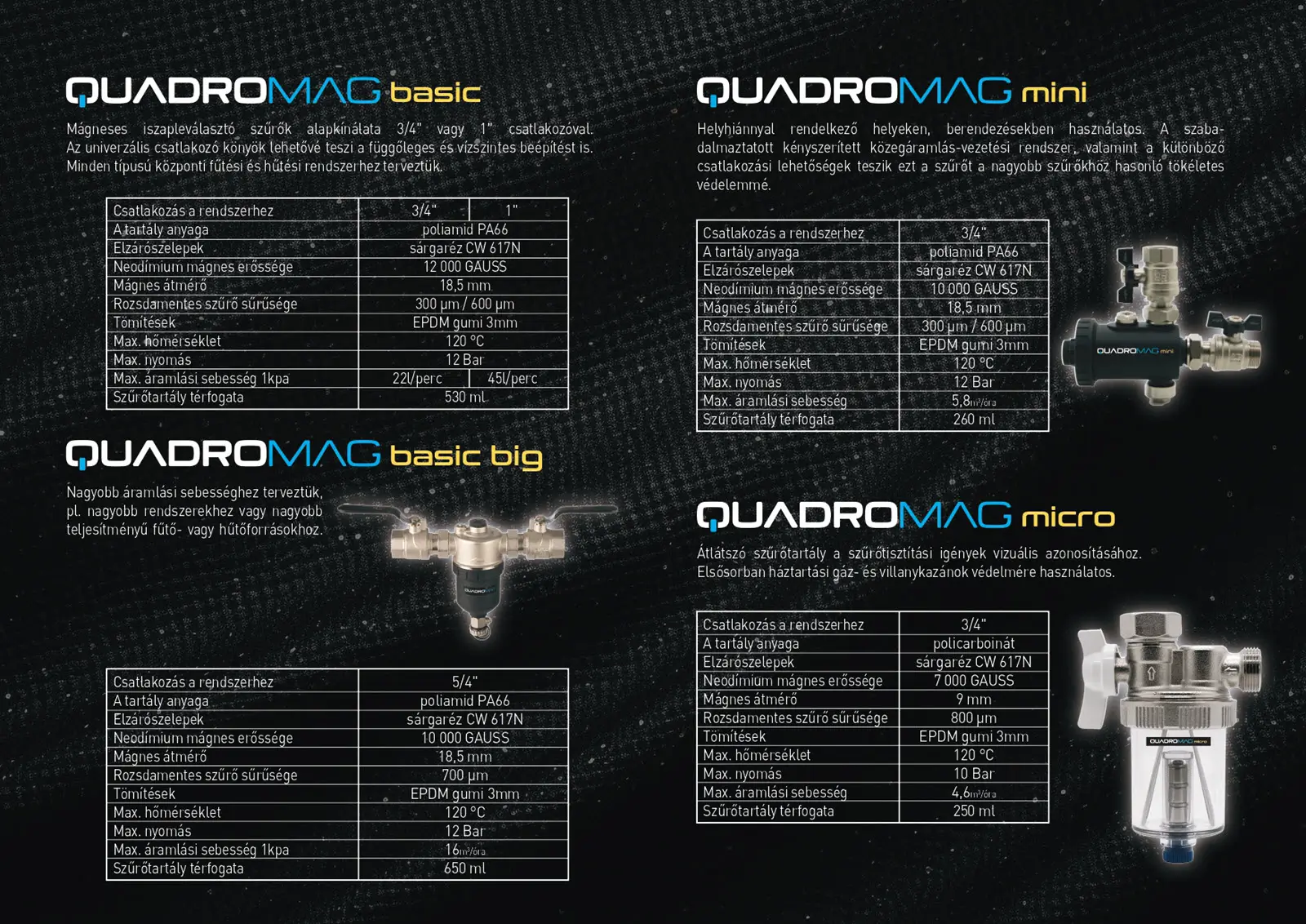

Quadromag Basic Big
Nagyobb áramlási sebességhez terveztük, pl. nagyobb rendszerekhez vagy nagyobb teljesítményű fűtő- vagy hűtőforrásokhoz.
Műszaki előírás:
| Alsó tartály anyaga: | poliamid PA66 |
| Elzárószelepek és szűrőfej: | sárgaréz CW 617N |
| Neodymový magnet: | 10 000 Gauss |
| Mágnes átmérője: | 18,5mm |
| Szétválasztó: | Rozsdamentes acél kétrétegű szűrő |
| Szűrő sűrűsége: | 700 μm |
| Szita sűrűség megrendelésre: | megrendelés alapján |
| Tömítések: | Gumi EPDM 3mm |
| Max. hőmérséklet: | 120°C |
| Szűrőtartály térfogata: | 650ml |
| Csatlakozás a rendszerhez: | 5/4″ |
| Üzemi nyomás: | 4 bar |
| Max. nyomás: | 12 bar |
| Max. áramlási sebesség: | 16m3/h |
| Nettó tömeg: | 3,10kg |
| A BASIC 1″ doboz méretei / súlya: | 290x230x135 / 3,16kg |
| Mennyiség kartononként: | 3 db |
| BASIC 1″ kartondoboz méretei / súlya: | 420x320x250 / 9,5kg |
Miért fontos, hogy a Quadromag szerepeljen a rendszerben?
Miért telepítsük be rendszerünkbe a QUADROMAG – mágneses iszapleválasztó szűrőt? Megéri befektetni? A QUADROMAG mágneses iszapleválasztó szűrőket minden kazánberendezésbe beépítik, hogy megóvják új berendezését, valamint a teljes rendszert.
Sokunkban egy szakember tanácsára telepítik ezt az eszközt, de kevesen tudjuk, hogy valójában miért van szükség egy ilyen eszközre, és mit tesz valójában a rendszerrel.
Ma minden kazánra a gyártói garancia feltétele a készülék rendeltetésszerű használata és védelme, amihez QUADROMAG szűrő szükséges.
Első lépésként a kazán előtti visszatérő vezetékre egy mechanikus iszapleválasztó szűrőt és egy mágneses szűrőt kell beépíteni, ami különösen fontos meglévő radiátoros rendszerre telepített kondenzációs kazánok, de padlófűtés esetén is. Ez a két szűrő kombinálható a kombinált QUADROMAG mágneses szűrő megvásárlásával, amely egy szűrőben egyesíti a mechanikus szennyeződésszűrő és a mágneses iszapleválasztó funkcióit.
A meghibásodások leggyakoribb okai
A hőcserélő szivárog
Ez a lehető legrosszabb forgatókönyv, hiszen a hőcserélő cseréje akár 300-600 Euróba is kerülhet (kazán típusától és márkájától függően), ekkor már érdemes megfontolni egy új készülék beszerzését.
Ez azért történik, mert a rendszerben keringő szennyeződések és vas-oxidok leülepednek a hőcserélő belső felületén, ami nagyobb hőelnyelést eredményez ezen a területen.
Ez okozza a töltés kiégését, az anyag gyengülését és a hőcserélő égését ezen a ponton. Más esetekben eltömődik, ami megakadályozza a folyadék áramlását.
Ebben az esetben a keringető szivattyú és a hőcserélő fokozatosan, gyakran egyszerre, meghibásodik.
A keringető szivattyú meghibásodik
Az új EU-irányelv szerint a blokkokban a háromfokozatú szivattyúkat a teljes fordulatszám-tartományban modulálható szivattyúkra kellett cserélni. Ez akár 70%-kal csökkenti az energiafogyasztást.
Természetesen az új típusú szivattyúkhoz jobb minőségű hőhordozó közeg szükséges. A műszaki megoldás egy állandó mágneses tengely beépítése a szivattyúba.
A QUADROMAG iszapleválasztó szűrő nélkül a rendszerben keringő mágnesezett szennyeződések (rozsda, fémdarabok) a tengelyhez tapadnak és 1-2 év alatt a szivattyú elveszíti teljesítményét és elakad.
A Quadromag szűrőkben használt anyagok
Szűrőtartály anyaga POLIAMID PA66
A nejlon PA66 egy hőre lágyuló műanyag. Az adipinsav és az adipinsav-diamin polikondenzációjával állítják elő. Széles körben használják az autóiparban, az elektronikában, az elektromos készülékekben, a gépiparban, a vegyiparban, a repülőgépiparban és más iparágakban.
- 1
Hőálló műanyag, azaz magas olvadáspontú, ezért olyan technológiákhoz használják, amelyek magasabb hőmérsékletet igényelnek, vagy nagy hőállóságú anyagot (hőátadás a tartály falán) igényel.
- 2
Nagy rugalmassággal rendelkezik, így ha például a földre esik, nem sérül meg, mert jól elnyeli az ütési energiát, azaz nem törékeny anyag.
- 3
Nagyfokú ellenállást mutat a kémiai elemekkel, a legtöbb savval, lúggal és sóval szemben, valamint ellenáll az inhibitoroknak és más, a fűtési vagy hűtési körök tisztításában használt kémiai vegyületeknek is.
- 4
Hosszú élettartam az anyag szilárdságában, ami nagyon fontos a rendszerek állandó vagy ciklikus nyomásnövekedésével, az anyag úgymond nem fárad el.
- 5Nagy szakítószilárdságú és hajlítószilárdságú, ezért a technológiától függően esetenként a fém helyettesítésére használják a termék súlyának csökkentésére.
- 6
Ellenáll a rendszerekben lévő szennyeződések kopásának, az anyag alacsony súrlódási együtthatóval rendelkezik, ami nagyon fontos a szűrő hosszú élettartamának eléréséhez.
Tömítés anyaga: EPDM, 3 mm vastag
Az EPDM (etilén-propilén-dién monomer) szintetikus gumi kiváló tulajdonságokkal rendelkezik, mint például az időjárásállóság, az oxidáció és az UV-sugárzással szembeni ellenállás, a vegyi ellenállás, az elektromos szigetelés és a hővezető képesség, ami ideális anyaggá teszi különféle felhasználási területekhez, beleértve a tömítéseket is. 3 mm vastagságot választottunk, hogy a tömítések többször is használhatók legyenek, különösen a szűrő, valamint a fűtési vagy hűtési rendszer tisztításához és karbantartásához.
Anyag sárgaréz CW617N
A szűrők szelepeinek és egyéb fém alkatrészeinek gyártásához a CW617N sárgarezet választottuk, mivel kiválóan megmunkálható és nagyon könnyen feldolgozható. Réz, cink és ólom ötvözete, amely széles körben alkalmazható a főző- és hűtőiparban. Páratlanul ellenáll a korróziónak, ellenáll a kémiai elemeknek, és könnyen és tartósan felületkezelhető nikkel bevonattal (ezüst színű).
Neodímium mágnesek – a mágneses szűrők alapvető részei
A neodímium mágneseket szupermágneseknek vagy állandó mágneseknek is nevezik – és jogosan. Mivel még a legkisebb méretük mellett is elképesztő erejük van, a világ legerősebb állandó mágnesei közé tartoznak. Szuper erős mágneseink mágneses anyaga neodímium, vas és bór ötvözete (NdFeB). Szűrőink különböző erősségű mágneseket használnak a szűrő térfogatától és használatától függően. Tapasztalatainknak köszönhetően megfelelő méretű és erősségű neodímium mágneseket használunk. Ha azonban az ügyfél más szűrőkialakítást választ, legyen az alakja vagy térfogata, a mágnest ehhez a szűrőhöz igazítjuk, hogy a szűrő összhatásfoka a lehető legmagasabb legyen; A legerősebb mágnes nem mindig teszi a szűrőt a leghatékonyabbá. Ha bármilyen erősségű mágnest szeretne, örömmel beszereljük a mágneseket a megrendelése szerint.
A neodímium mágnesek előnyei dióhéjban:
- 1
Rendkívül erős tapadás
- 2
Korlátozott helyre alkalmas (miniatürizálás)
- 3
Még a legkisebb neodímium mágnesek is olyan erősek, mint a nagyobb hagyományos ferrit mágnesek
Rozsdamentes acél szűrőháló
Mágneses szűrőink kettős szűrőként, mechanikai szennyeződések szűrőjeként és úgynevezett mágneses szűrőként, azaz mágneses szennyeződések, például magnetit és iszap leválasztójaként működnek, felfogják a korróziót, a már lerakódott vízkövet és a szerelési munkákból származó maradványokat. A rozsdamentes acél szűrőháló SUS316SS rozsdamentes acélból készül, a szűrő típusától, felhasználásától, beépítési helyzetétől vagy a megrendelő megrendelésétől függően eltérő réssűrűséggel rendelkezhet. A különböző technológiák eltérő szűrőháló-sűrűséget igényelnek, 50..-..800 μm (mikron) között. Néhány eszközben, különösen, ha 300 μm-es vagy annál kisebb szűrőháló-sűrűségre van szükség, alacsonyabb sűrűségű hálót adunk hozzá a közeg áramlási nyomásával szembeni ellenállás és támaszték biztosítása érdekében a méretstabilitás érdekében. HA nagy felületen kell szűrni, mint például a QUADROMAG HP szűrőben, akkor automatikusan ki kell egészítenünk a tartóhálót, mert különben a nagy nyomás deformálná a szűrőhálót, ami nagyobb nyomásveszteséghez és hibaüzenetekhez vezetne a hőszivattyúkban vagy kazánokban.
